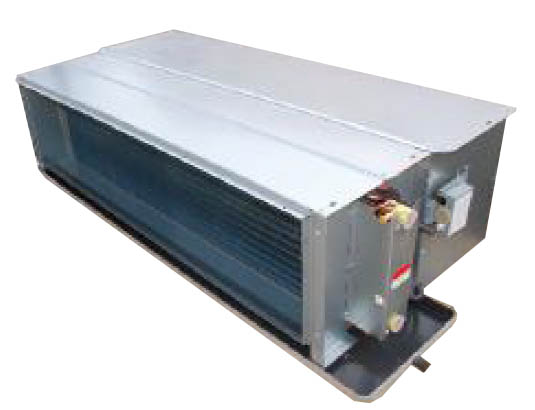

大风量高静压风机盘管机组MCW-T机组技术参数
| 性能型号 | MCW1000TC | MCW1400TC | MCW1600TC | MCW1800TC | MCW2000TC |
| 额定风量(m³/h) | H | 1700 | 2380 | 2720 | 3060 | 3400 |
| M | 1275 | 1740 | 2040 | 2295 | 2550 |
| L | 850 | 1160 | 1360 | 1530 | 1700 |
| 出口静压(Pa) | H | 80 | 80 | 80 | 100 | 100 |
| 额定供冷量(kW) | 全冷 | H | 9.0 | 12.6 | 14.4 | 16.2 | 18.5 |
| 显冷 | H | 6.55 | 9.15 | 10.5 | 11.8 | 14.0 |
| 额定供热量(kW) | H | 15.2 | 22.1 | 25.0 | 27.5 | 32.0 |
| 额定输入功率(W) | H | 250 | 410 | 460 | 580 | 720 |
| 运行电流(A) | H | 1.19 | 1.87 | 2.18 | 2.62 | 3.41 |
| 噪声dB(A) | H | 51.0 | 53.0 | 56.0 | 57.0 | 57.0 |
| M | 44.5 | 48.6 | 50.2 | 51.0 | 52.5 |
| L | 35.1 | 38.9 | 42.4 | 43.6 | 45.6 |
| 水流量(m³/h) | 1.55 | 2.16 | 2.48 | 2.70 | 3.24 |
| 水阻力(kPa) | 供冷工况 | 25 | 36 | 34 | 35 | 44 |
| 供热工况 | 21 | 30 | 29 | 31 | 39 |
| 盘管 | 形式 | 薄壁紫铜管机械胀接双曲亲水铝翅片 |
| 工作压力 | 1.6MPa |
| 进出水管 | 接口尺寸 | Rc1" |
| 凝结水管 | 接口尺寸 | R3/4" |

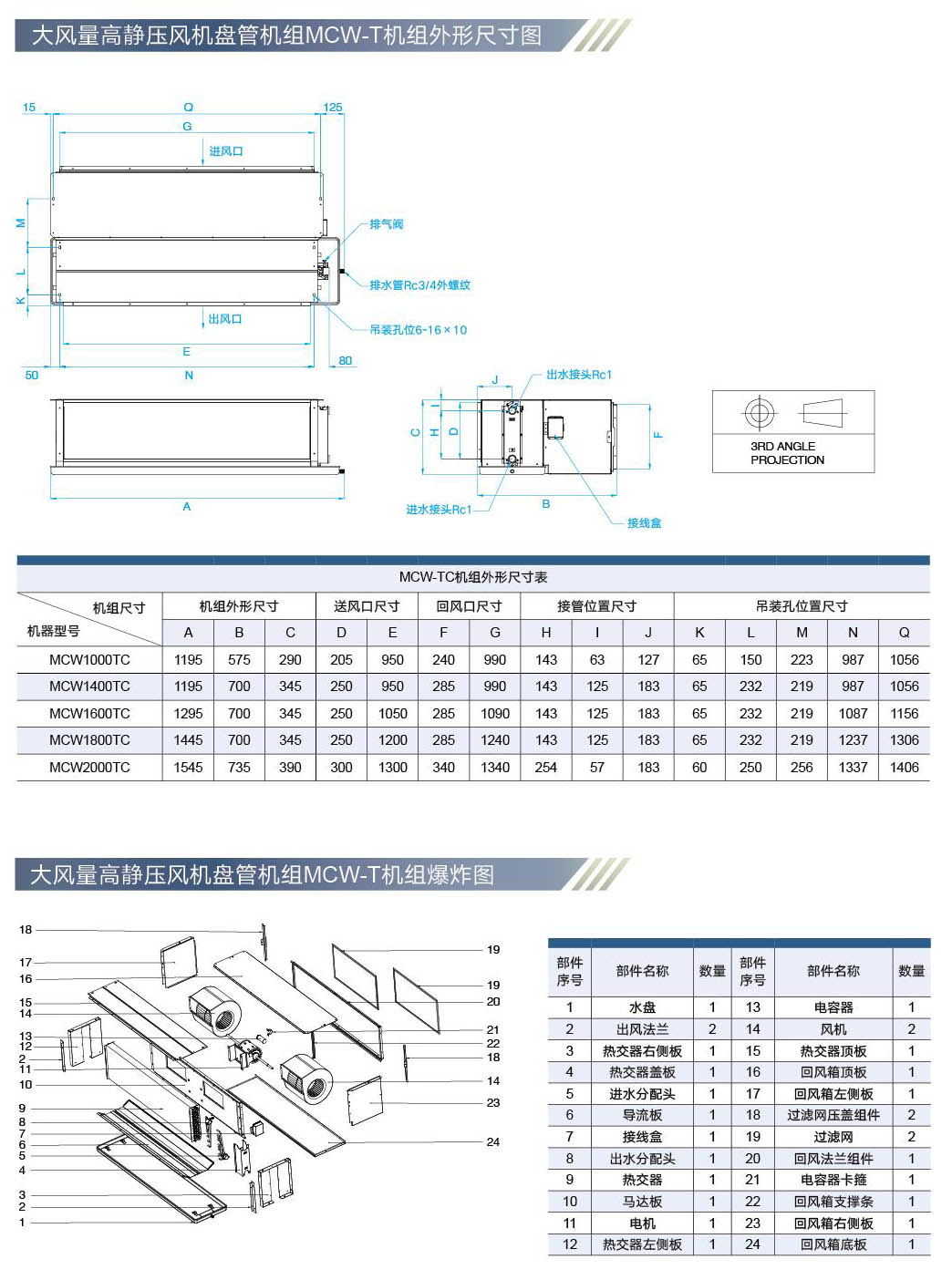

外形尺寸
（带后回风箱）
(mm) | 宽 | 1195 | 1195 | 1295 | 1445 | 1545 |
| 深 | 575 | 700 | 700 | 700 | 735 |
| 高 | 290 | 345 | 345 | 345 | 390 |
| 机组净重量(kg) | （不带回风箱） | 38.5 | 44.5 | 47.0 | 50.5 | 53.0 |
| （带后回风箱） | 45.5 | 53.0 | 56.0 | 60.0 | 63.5 |
说明：
■供冷量是在进风干球温度27℃,湿球温度19.5℃,进水温度7℃,出水温度12℃,工况条件下测试所得;
■供热量是在进风干球温度21℃,进水温度60℃,与制冷工况相同水流量,条件下测试所得;
■额定风量是指在标准空气状态下,盘管干工况条件下(干球温度20℃)测试所得;
—■声压级噪声数值是在背景噪声为11.5dB(A)的半消声室中测试所得;
H、M、L分别指高、中、低档风速;
■表中机组性能参数均在220V~/50Hz电源下测试所得。
以上数据是在机组不带回风箱及过滤网状态下测试所得。
