MCW-V系列卧式暗装风机盘管

品牌:麦克维尔(McQuay)

结构形式:卧式

安装形式:暗装

管制形式:四管制,两管制

水温工况:通用风盘

风量范围:2380m³/h以下(中小风量)

其它功能:直流无刷电机

品牌：麦克维尔 (McQuay)

结构形式：卧式

安装形式：暗装

管制形式：两管制；四管制

水温工况：通用风盘

风量范围：340-2380m³/h

其它功能：直流无刷电机（可选）

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

VIP：￥0.00

重量：0.00KG

数量：

立即购买

加入购物车

商品参数

品牌:麦克维尔(McQuay)
结构形式:卧式
安装形式:暗装
管制形式:四管制/ 两管制
水温工况:通用风盘
风量范围:2380m³/h以下(中小风量)
其它功能:直流无刷电机

商品描述

品牌：麦克维尔 (McQuay)

结构形式：卧式

安装形式：暗装

管制形式：两管制；四管制

水温工况：通用风盘

风量范围：340-2380m³/h

其它功能：直流无刷电机（可选）

MCW-VT机组技术参数(二管制2排管,直流无刷可选)

性能型号			MCW200VT	MCW300VT	MCW400VT	MCW500VT	MCW600VT	MCW700VT	MCW800VT
额定风量m³/h (12Pa,30Pa,50Pa静压)		H	340	510	680	850	1020	1170	1360
		M	279	418	530	640	790	900	1115
		L	170	255	340	425	510	585	680
额定供冷量W	全热冷量	H	1800	2800	3600	4500	5400	6300	7200
额定供冷量W	显热冷量	H	1150	1900	2500	3200	3900	4450	5300
额定供热量W		H	3100	4800	6100	7500	8800	10200	11800
额定输入功率W （交流）	12Pa静压	H	32	43	58	73	93	112	130
		M	28	34	53	62	79	99	120
		L	23	26	41	46	64	76	96
	30Pa静压	H	40	53	70	84	102	118	145
		M	37	45	60	74	93	105	132
		L	28	32	46	56	74	82	105
	50Pa静压	H	46	62	80	95	114	131	168
		M	40	51	74	84	110	129	153
		L	32	39	64	74	82	118	125
额定输入功率W （直流）	12Pa静压	H	15	19	33	40	54	67	65
		M	9	11	21	25	32	44	37
		L	5	6	9	10	11	16	15
	30Pa静压	H	21	26	41	51	65	73	80
		M	12	15	26	30	38	52	47
		L	6	7	11	11	13	19	17
	50Pa静压	H	26	36	49	61	80	90	101
		M	12	20	32	37	47	59	57
		L	6	8	12	12	15	21	20
噪声dB(A) （交流）	12Pa静压	H	34.5	36.0	40.0	41.0	45.0	45.0	44.5
		M	27.0	29.5	36.0	34.0	39.0	40.5	37.5
		L	18.5	21.5	24.0	22.5	30.0	28.0	26.0
	30Pa静压	H	34.0	37.0	39.5	41.0	43.5	44.5	43.0
		M	30.5	31.0	33.5	36.5	38.5	39.5	38.0
		L	20.0	22.5	23.0	25.5	26.5	29.0	28.0
	50Pa静压	H	38.0	40.0	42.0	43.5	45.5	45.5	46.0
		M	34.5	34.5	38.0	39.5	42.5	42.0	41.0
		L	28.0	23.0	27.5	32.5	33.5	36.0	30.0
噪声dB(A) （直流）	12Pa静压	H	33.5	35.5	40.0	41.5	44.5	45.5	44.0
		M	29.0	31.0	35.5	37.0	39.5	41.0	38.5
		L	21.0	21.0	25.0	26.0	28.0	29.0	28.5
	30Pa静压	H	33.5	36.0	39.5	41.5	43.5	43.5	42.5
		M	29.5	30.0	34.0	36.0	40.0	39.5	36.5
		L	20.0	23.0	23.0	26.0	29.5	29.5	28.0
	50Pa静压	H	38.0	40.0	41.0	43.5	45.5	45.5	44.5
		M	33.5	33.5	36.0	39.0	40.0	41.5	38.0
		L	23.5	24.5	26.0	28.5	30.0	31.0	27.0
水流	m³/h		0.31	0.48	0.62	0.77	0.93	1.08	1.23
水阻力kPa	供冷工况		30	28	20	28	24	35	32
水阻力kPa	供热工况		25	21	15	23	20	26	25
盘管	形式		优质空调薄壁紫铜管机械胀接双曲型百叶窗式铝翅片
盘管	工作压力		1.6MPa
风机	形式		前弯多翼镀锌钢板离心式双吸叶轮
风机	数量		1	2	2	2	2	2	3
电机	形式		高精度、低噪声滚珠轴承单相电容运转式电机
	数量		1	1	1	1	1	1	2
	电源		220V~/50Hz
	防护等级（交流）		IP20
	防护等级（直流）		IP44
	绝缘等级		B
进出水管	接口尺寸		Rc 3/4锥管内螺纹
凝结水管	接口尺寸		R3/4锥管外螺纹
机组净重量（交流）	kg		8.7	11.6	12.4	14.2	15.1	16.1	23.6
机组净重量（直流）	kg		9.6	12.6	13.4	14.4	15.3	16.3	23.8
电加热（可选）	电源		220V~/50Hz
电加热（可选）	电加热量kW		1.0	1.0	2.0/3.0	2.0/3.0	2.0/3.0	2.0/3.0	3.0/4.0/5.0

说明：

表中未注明交流／直流特性的参数项，表示此项交流／直流机组参数一致。

■供冷量是在进风干球温度27℃,湿球温度19.5℃,进水温度7℃,出水温度12℃条件下测试所得;

■供热量是在进风干球温度21℃,进水温度60℃,出水温度50℃条件下测试所得;

额定风量是指在标准空气状态下、盘管干工况条件下(干球温度20℃)测试所得;

声压级噪声数值是在背景噪声为11.5dB(A)的半消声室中测试所得(按GB/T19232-2019);

H、M、L分别指高、中、低档风速;

静压指机组出口静压；

表中机组性能参数均在220V~/50Hz电源下测试所得;

以上表中风量、全供冷量/显热冷量、额定供热量均基于不带回风箱及过滤网机组,对于带后回风箱/下回风箱机组相应数据需乘以修正系数0.92-0.95。

MCW-VC机组技术参数(二管制3排管,直流无刷可选)

性能\型号			MCW200VC	MCW300VC	MCW400VC	MCW500VC	MCW600VC	MCW700VC	MCW800VC	MCW1000VC	MCW1200VC	MCW1400VC
额定风量m³/h (12Pa,30Pa,50Pa静压)		H	340	510	680	850	1020	1170	1360	1700	2040	2380
		M	279	418	530	640	790	900	1115	1350	1600	1952
		L	170	255	340	425	510	585	680	850	1020	1190
额定供冷量W	金热冷量	H	2220	3300	4260	5050	5820	6600	8200	9300	11190	13000
额定供冷量W	显热冷量	H	1380	2220	2770	3400	4000	4550	5500	6500	7700	9200
额定供热量W		H	3500	5330	6800	8400	9600	10900	13200	15800	18300	21500
额定输入功率W （交流）	12Pa静压	H	32	43	56	73	93	112	130	147	183	221
		M	29	37	49	64	81	100	116	134	159	209
		L	22	28	37	46	66	80	92	114	127	173
	30Pa静压	H	39	53	70	84	102	118	142	169	206	245
		M	36	45	58	73	93	108	132	160	204	226
		L	27	34	46	55	75	88	105	141	164	193
	50Pa静压	H	46	62	80	95	114	131	168	200	237	291
		M	39	52	75	86	107	111	146	191	216	280
		L	29	43	68	70	91	99	118	171	195	256
额定输入功率W （直流）	12Pa静压	H	15	19	33	40	54	67	65	88	114	139
		M	9	11	19	23	30	42	38	57	68	88
		L	5	5	8	9	11	15	15	20	23	29
	30Pa静压	H	21	26	40	51	65	73	80	101	140	166
		M	12	15	24	29	38	48	49	68	83	103
		L	6	7	9	10	12	17	17	23	27	32
	50Pa静压	H	26	36	49	61	80	90	101	125	173	208
		M	16	20	29	36	47	57	59	80	99	121
		L	7	8	11	12	14	20	19	26	31	37
噪声dB(A) （交流）	12Pa静压	H	35.0	36.0	40.5	41.0	45.0	45.5	44.5	48.0	49.0	51.0
		M	30.0	29.5	36.0	37.0	39.5	41.0	39.0	44.0	45.0	47.5
		L	21.0	25.0	25.0	26.0	30.0	30.0	29.0	33.0	34.0	38.0
	30Pa静压	H	35.0	37.0	39.5	41.0	43.5	44.5	43.5	46.5	47.5	49.5
		M	30.5	30.5	32.5	36.5	38.0	41.5	36.5	41.5	39.5	42.5
		L	19.5	19.5	21.5	26.5	27.5	30.0	25.5	30.5	31.5	32.5
	50Pa静压	H	39.0	40.0	43.5	44.0	45.5	45.5	46.0	48.0	49.0	50.5
		M	33.5	34.5	40.0	41.5	39.0	43.0	40.0	45.0	43.5	46.0
		L	21.5	23.0	27.0	31.0	28.0	38.0	27.5	36.5	37.5	38.5
噪声dB(A) （直流）	12Pa静压	H	34.0	34.0	38.5	41.0	44.5	45.5	44.5	47.0	48.5	50.5
		M	29.0	30.0	33.0	37.0	38.5	41.0	40.0	41.5	44.0	45.5
		L	20.5	20.5	23.0	25.5	27.0	28.0	28.5	29.0	32.0	34.0
	30Pa静压	H	34.0	37.0	39.5	41.0	43.5	43.0	43.5	46.0	46.0	48.5
		M	29.5	29.0	32.5	35.0	38.0	40.0	36.5	40.0	39.5	43.0
		L	20.0	20.5	21.5	24.5	26.5	29.0	25.5	28.5	28.5	30.5
	50Pa静压	H	38.5	40.0	42.5	44.0	45.5	45.0	46.0	47.5	48.0	50.5
		M	33.5	33.5	36.0	37.5	40.5	41.0	40.0	42.0	42.0	45.0
		L	23.5	23.5	23.5	25.5	29.0	31.0	27.5	30.5	30.0	33.0
水流量	m³/h		0.38	0.57	0.73	0.87	1.00	1.13	1.41	1.59	1.92	2.23
水阻力kPa	供冷工况		25	21	30	30	32	35	40	40	35	50
水阻力kPa	供热工况		15	18	26	26	22	28	32	35	31	42
盘管	形式		优质空调薄壁紫铜管机械胀接双曲型百叶窗式铝翅片
盘管	工作压力		1.6MPa
风机	形式		前弯多翼镀锌钢板离心式双吸叶轮
风机	数量		1	2	2	2	2	2	3	3	4	4
电机	形式							低噪声滚珠轴承单相电容运
	数量		1	1	1	1	1	1	2	2	2	2
	电源		220V~/50Hz
	防护导致（交流）		IP20
	防护等级（直流）		IP44
	绝缘等级		B
进出水管	接口尺寸		Rc 3/4锥管内螺纹
凝结水管	接口尺寸		R3/4锥管外螺纹
机组净重量（交流）	ka		9.2	12.2	12.6	14.5	15.3	16.7	24.5	25.9	29.4	32.6
机组净重量（直流）	kg		11.0	13.6	14.0	15.0	15.9	16.5	25.5	26.2	29.5	31.6
电加热（可选）	电源		220V~/50Hz
电加热（可选）	电加热量kW		1.0	1.0	2.0/3.0	2.0/3.0	2.0/3.0	2.0/3.0	3.0/4.0/5.03.0/4.0/5.0		3.0/4.0/5.0	3.0/4.0/5.0

说明：

■表中未注明交流／直流特性的参数项，表示此项交流／直流机组参数一致。

■供冷量是在进风干球温度27℃,湿球温度19.5℃,进水温度7℃,出水温度12℃条件下测试所得;

■供热量是在进风干球温度21℃,进水温度60℃,出水温度50℃条件下测试所得;

额定风量是指在标准空气状态下、盘管干工况条件下(干球温度20℃)测试所得:

声压级噪声数值是在背景噪声为11.5dB(A)的半消声室中测试所得(按GB/T19232-2019);

H、M、L分别指高、中、低档风速;

静压指机组出口静压：

表中机组性能参数均在220V~/50Hz电源下测试所得:

以上表中风量、全供冷量/显热冷量、颜定供热量均基于不带回风箱及过滤网机组,对于带后回风箱/下回风箱机组相应数据需乘以修正系数0.92-0.95。

MCW-VH机组技术参数(四管制3+1排管,直流无刷可选)

性能\型号			MCW200VH	MCW300VH	MCW400VH	MCW500VH	MCW600VH	MCW700VH	MCW800VH	MCW1000VH	MCW1200VH	MCW1400VH
额定风量m³/h (12Pa,30Pa,50Pa静压)		H	340	510	680	850	1020	1170	1360	1700	2040	2380
		M	279	418	510	660	836	900	1115	1394	1600	1785
		L	170	255	340	425	510	585	680	850	1020	1190
额定供冷量W	全热冷量	H	2100	3200	4100	4850	5600	6300	7800	9000	10800	12600
额定供冷量W	显热冷量	H	1350	2150	2750	3400	3850	4450	5450	6550	7650	9000
额定供热量W		H	2000	3000	3600	4450	5100	5600	7000	8000	9500	11000
额定输入功率W （交流）	12Pa静压	H	35	46	59	74	93	110	130	147	183	221
		M	31	40	51	61	79	99	121	134	144	203
		L	23	29	39	46	64	77	98	114	111	159
	30Pa静压	H	41	56	70	83	105	121	150	169	206	245
		M	36	50	56	72	97	110	133	156	204	230
		L	27	38	46	60	78	89	106	126	161	194
	50Pa静压	H	48	64	80	97	114	130	169	204	243	291
		M	40	57	73	87	113	116	133	187	224	277
		L	32	46	64	72	95	104	111	157	204	250
额定输入功率W （直流）	12Pa静压	H	15	19	33	40	54	67	65	88	114	139
		M	9	11	19	23	33	42	38	57	68	86
		L	5	5	8	9	13	15	15	19	23	27
	30Pa静压	H	21	26	41	51	65	73	80	101	140	166
		M	12	15	24	29	40	48	49	66	83	101
		L	6	7	9	10	14	18	17	21	27	30
	50Pa静压	H	26	36	49	61	80	90	101	125	173	208
		M	16	20	29	36	48	57	59	76	99	117
		L	7	8	11	12	16	19	19	24	31	34
噪声dB(A) （交流）	12Pa静压	H	35.0	36.0	40.5	42.0	45.0	46.0	44.5	48.0	49.0	51.0
		M	30.0	30.0	35.5	35.0	39.5	41.0	38.5	43.0	42.0	45.5
		L	20.5	20.5	24.0	23.0	30.5	27.0	27.5	36.5	31.5	34.0
	30Pa静压	H	35.0	36.5	39.0	41.0	43.5	45.0	43.5	46.5	47.5	49.5
		M	31.0	32.0	31.0	34.5	39.0	38.5	37.5	41.0	40.5	41.5
		L	23.0	23.0	21.0	25.0	28.5	29.0	28.5	33.0	30.0	32.0
	50Pa静压	H	39.0	40.5	42.5	43.5	45.5	46.0	45.5	48.0	49.0	50.5
		M	32.0	36.0	39.0	39.0	38.5	39.0	39.0	42.0	43.5	45.0
		L	24.0	26.5	39.5	28.0	29.5	32.0	32.0	34.0	38.5	38.0
噪声dB(A) （直流）	12Pa静压	H	34.0	35.0	40.0	42.0	45.0	46.0	44.5	46.5	48.5	51.0
		M	30.0	30.0	35.5	35.0	40.5	42.0	38.5	41.5	42.0	47.0
		L	20.5	20.5	24.0	23.0	30.5	29.5	27.5	29.0	31.5	34.0
	30Pa静压	H	35.0	36.5	39.0	41.0	43.5	44.0	43.0	44.5	47.0	48.5
		M	29.5	29.0	32.5	35.0	38.0	40.0	36.5	40.0	39.5	43.0
		L	20.0	20.5	22.0	24.5	26.5	29.0	25.5	28.5	28.5	30.5
	50Pa静压	H	39.0	40.5	42.5	43.5	45.5	46.0	45.0	46.0	49.0	50.5
		M	33.5	33.5	36.0	37.5	40.5	41.0	40.0	42.0	42.0	45.0
		L	23.5	23.5	23.5	25.5	29.0	31.0	27.5	30.5	30.0	33.0
水流量m³/h	供冷工况		0.36	0.55	0.70	0.83	0.96	1.08	1.34	1.54	1.85	2.16
水流量m³/h	供热工况		0.17	0.26	0.31	0.38	0.44	0.48	0.60	0.69	0.81	0.94
水阻力kPa	供冷工况		20	26	22	30	26	32	32	40	32	45
水阻力kPa	供热工况		30	13	20	28	38	18	30	35	25	35
盘管	形式		优质空调薄壁紫铜管机械胀接双曲型百叶窗式铝翅片
盘管	工作压力		1.6MPa
风机	形式		多翼镀锌钢板离心式双吸叶轮
风机	数量		1	2	2	2	2	2	3	3	4	4
电机	形式						低噪声滚珠轴承单相电容运
	数量		1	1	1	1	1	1	2	2	2	2
	电源		220V~/50Hz
	防护等级（交流）		IP20
	防护等级（直流）		IP44
	绝缘等级		B
进出水管	接口尺寸		冷盘:Rc 3/4锥管内螺纹/热盘:Rc 1/2锥管内螺纹
凝结水管	接口尺寸		R3/4锥管外螺纹

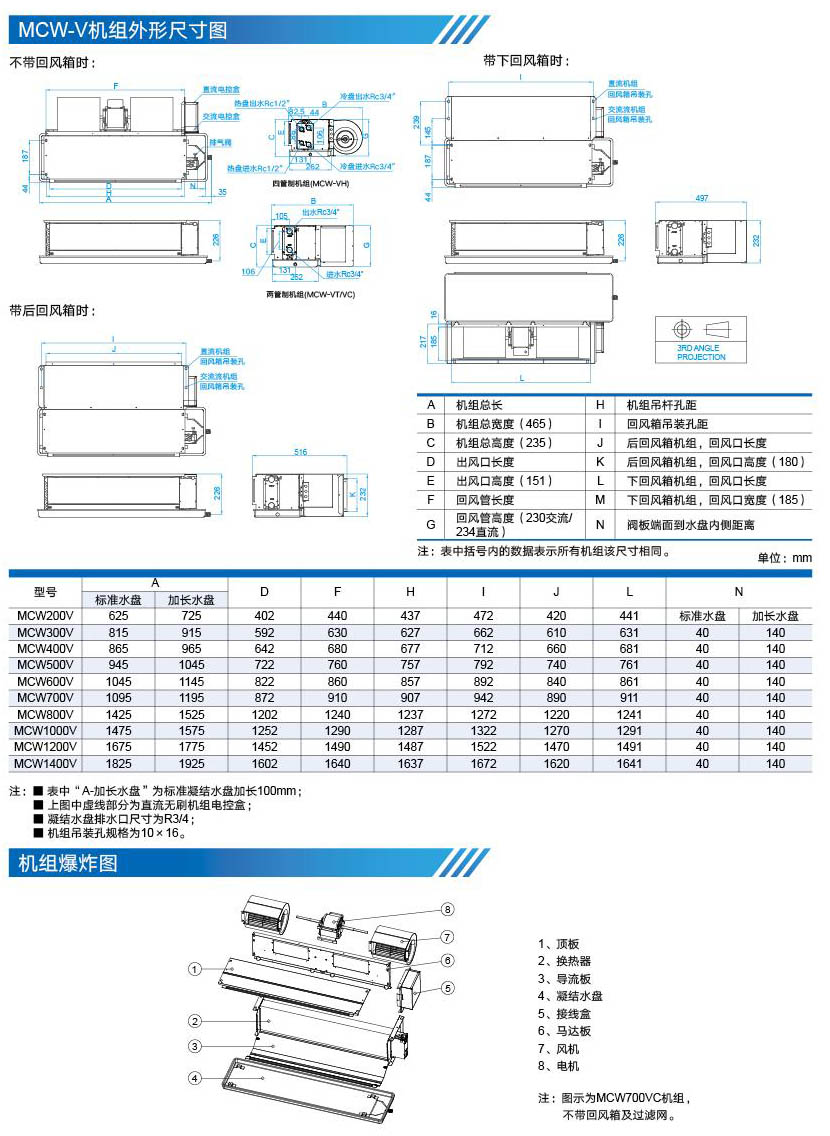

外形尺寸mm	宽		625	815	865	945	1045	1095	1425	1475	1675	1825
	深		465	465	465	465	465	465	465	465	465	465
	高		235	235	235	235	235	235	235	235	235	235
机组净重量（交流）	kg		10.2	13.0	14.2	15.3	16.5	18.0	26.0	28.2	31.1	35.3
机组净重量（直流）	kg		11.1	14.0	15.2	15.5	16.7	18.2	26.2	28.8	30.6	34.8
