风冷螺杆式热泵机组YSPA

品牌:约克(York)

机组功能:冷热型,单冷型

制冷量范围:200-500kW,500-1000kW,1000-2000kW

制热量范围:200-500kW,500-1000kW,1000-2000kW

压缩机形式:螺杆式

制冷剂:R134a

能效等级:1级,2级

其它功能:冷凝热回收

品牌：约克 (York)

额定制冷量：高效型400-1570kW　　标准型497-1545kW　　全热回收型513-1524kW　　部分热回收型913-1547kW

额定制热量：高效型384-1528kW　　标准型471-1496kW

压缩机形式：螺杆式

能效等级：1级/2级

其它功能：冷凝热回收

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

VIP：￥0.00

重量：0.00KG

数量：

立即购买

加入购物车

商品参数

品牌:约克(York)
机组功能:冷热型/ 单冷型
制冷量范围:200-500kW/ 500-1000kW/ 1000-2000kW
制热量范围:200-500kW/ 500-1000kW/ 1000-2000kW
压缩机形式:螺杆式
制冷剂:R134a
能效等级:1级/ 2级
其它功能:冷凝热回收

商品描述

品牌：约克 (York)

额定制冷量：高效型400-1570kW　　标准型497-1545kW　　全热回收型513-1524kW　　部分热回收型913-1547kW

额定制热量：高效型384-1528kW　　标准型471-1496kW

压缩机形式：螺杆式

能效等级：1级/2级

其它功能：冷凝热回收

名义工况参数表 - 高效型机组

型号			高效型
型号			0405HE	0525HE	0635HE	0775HE	0930HE	1060HE	1160HE	1270HE	1310HE	1410HE	1550HE
制冷量		kW	400	516	623	785	915	1032	1139	1246	1301	1408	1570
制热量		kW	384	512	588	764	896	1025	1101	1177	1276	1352	1528
压缩机输入功率	制冷	kW	98	130	156	191	228	260	287	313	321	348	383
压缩机输入功率	制热	kW	91	124	150	186	215	248	275	302	310	337	374
冷媒			R134a
冷媒回路		PCS	1	2	2	2	3	4	4	4	4	4	4
压缩机	类型		半封闭螺杆
	数量	PCS	1	1	1	1	2	2	2	2	2	2	2
	最小负荷		25%	25%	25%	25%	12.5%	12.5%	12.5%	12.5%	12.5%	12.5%	12.5%
水侧换热器	类型		壳管式
	水流量	l/s	19.1	24.7	29.8	37.6	43.8	49.4	54.5	59.6	62.2	67.4	75.1
	水压降	kPa	46.8	74.6	83.7	70.2	74.8	74.5	82.9	83.7	74.7	82.7	70.1
	接管类型		法兰
	接管尺寸	DN	250	250	250	250	250X2	250X2	250×2	250×2	250×2	250×2	250×2
空气侧换热器	风机数量	PCS	8	10	12	16	18	20	22	24	26	28	32
	总功率	kW	14	18	22	29	32	36	39	43	47	50	57
	风量	m3/s	41	52	62	82	93	103	113	123	133	144	164
电气数据	启动方式		星-三角
	额定电流(制冷)	A	200	265	318	384	200/265	265/265	265/318	318/318	265/384	318/384	384/384
	最大运行电流	A	320	413	494	616	320/413	413/413	413/494	494/494	413/616	494/616	616/616
	启动电流	A	443	743	875	888	443/743	743/743	743/875	875/875	743/888	875/888	888/888

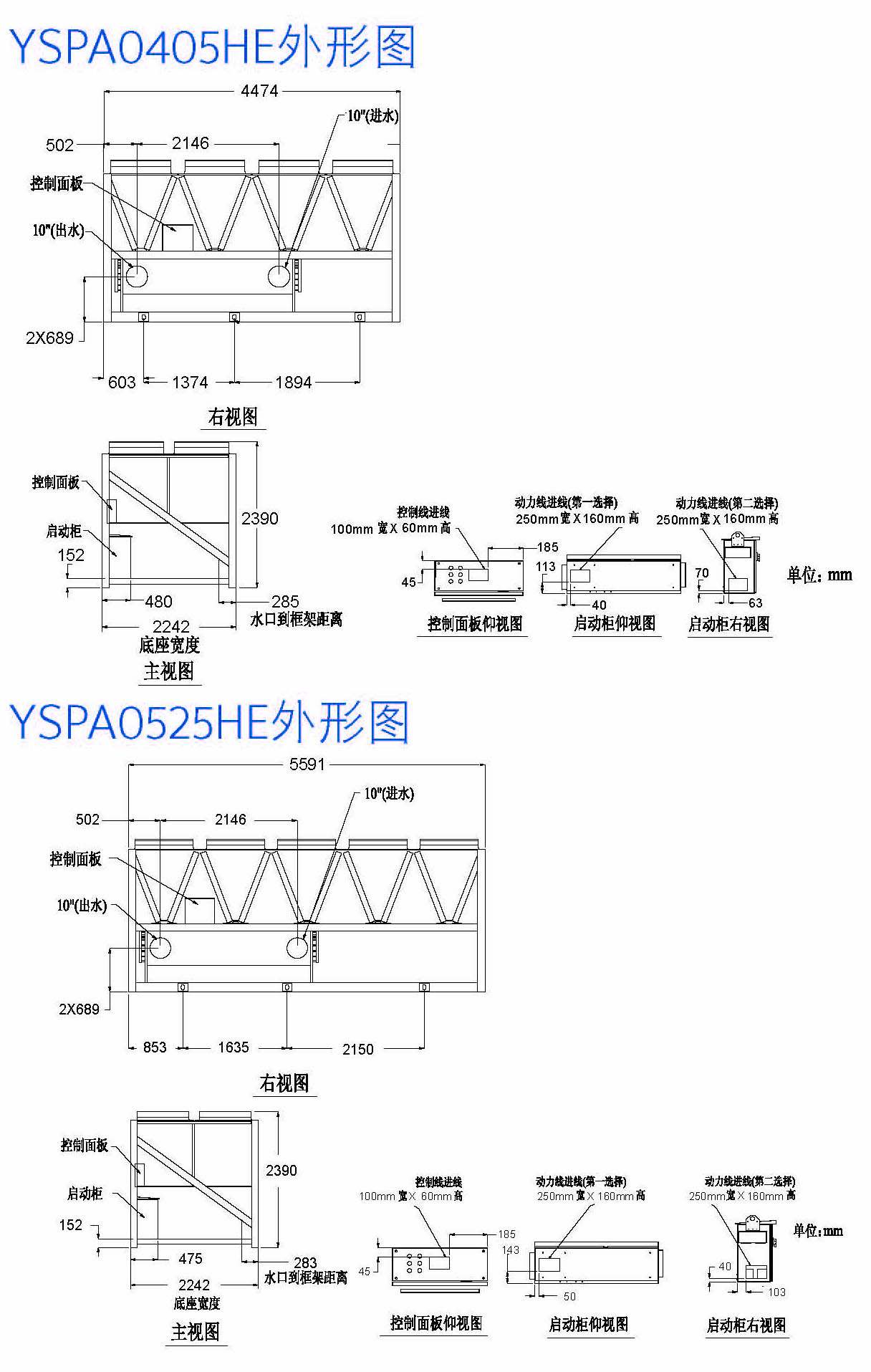

机组尺寸	长	mm	4474	5591	6708	8942	10065 (4474+5591)	11182 (2x5591)	12299 (5591+6708)	13416 (2x6708)	14533 (5591+8942)	15650 (6708+8942)	17884 (2x8942)
	宽	mm	2242
	高	mm	2390
运输重量		kg	5002	5928	6801	8548	10930 (5002+5928)	11856 (2x5928)	12729 (5928+6801)	13602 (2x6801)	14476 (5928+8548)	15349 (6801+8548)	17096 (2x8548)
运行重量		kg	5302	6228	7101	8848	11530	12456	13329	14202	15076	15949	17696

注： 1. 制冷工况：冷冻水进出水温度12/7℃，水侧换热器污垢系数0.018m2.K/kW，室外环境温度35℃，电源电压：380V/3Ph/50Hz；

2. 制热工况：热水出水温度45℃，水侧换热器污垢系数0.018m2.K/kW，室外干球温度7℃，湿球温度6℃，电源电压：380V/3Ph/50Hz；

3. YSPA0930HE, YSPA1060HE, 1160HE, 1270HE, 1310HE, 1410HE, 1550HE: 可在深度方向或宽度方向连接；

4. YSPA0930HE, YSPA1060HE, 1160HE, 1270HE, 1310HE, 1410HE, 1550HE: 在运输过程中分两段式运输。

名义工况参数表 - 标准型机组

型号			标准型
型号			0520SE	0630SE	0770SE	1050SE	1150SE	1260SE	1300SE	1400SE	1540SE
制冷量		kW	497	618	773	993	1114	1236	1269	1391	1545
制热量		kW	471	574	748	941	1045	1148	1219	1322	1496
压缩机输入功率	制冷	kW	130	162	204	260	291	323	334	366	407
压缩机输入功率	制热	kW	122	144	188	245	267	289	310	332	375
冷媒			R134a
冷媒回路		PCS	1	2	2	4	4	4	4	4	4
压缩机	类型		半封闭螺杆
	数量	PCS	1	1	1	2	2	2	2	2	2
	最小负荷		25%	25%	25%	12.5%	12.5%	12.5%	12.5%	12.5%	12.5%
水侧换热器	类型		壳管式
	水流量	l/s	23.8	29.6	37	47.5	53.3	59.1	60.7	66.6	73.9
	水压降	kPa	69.6	82.4	68.6	69.4	79.6	82.4	71.4	80.9	68.4
	接管类型		法兰
	接管尺寸	DN	250	250	250	250X2	250×2	250×2	250×2	250×2	250×2
空气侧换热器	风机数量	PCS	8	10	12	16	18	20	20	22	24
	总功率	kW	26	32	38	51	58	64	64	70	77
	风量	m³/s	59	74	89	118	133	148	148	163	178
电气数据	启动方式		星-三角
	额定电流(制冷)	A	275	337	423	275/275	275/337	337/337	275/423	337/423	423/423
	最大运行电流	A	423	508	628	423/423	423/508	508/508	423/628	508/628	628/628
	启动电流	A	743	875	888	743/743	743/875	875/875	743/888	875/888	888/888
机组尺寸	长	mm	4474	5591	6709	8948 (2x4474)	10065 (4474+5591)	11182 (2x5591)	11183 (4474+6709)	12300 (5591+6709)	13418 (2x6709)
	宽	mm	2242
	高	mm	2464
运输重量		kg	5286	6120	7408	10572 (2x5286)	11406 (5286+6120)	12240 (2x6120)	12694 (5286+7408)	13528 (6120+7408)	14816 (2x7408)
运行重量		kg	5586	6420	7708	11172	12006	12840	13294	14128	15416

注： 1. 制冷工况：冷冻水进出水温度12/7℃，水侧换热器污垢系数0.018m2.K/kW，室外环境温度35℃，电源电压：380V/3Ph/50Hz；

2. 制热工况：热水出水温度45℃，水侧换热器污垢系数0.018m2.K/kW，室外干球温度7℃，湿球温度6℃，电源电压：380V/3Ph/50Hz；

3. YSPA1050SE, 1150SE, 1260SE, 1300SE, 1400SE, 1540SE: 可在深度方向或宽度方向连接；

4. YSPA1050SE, 1150SE, 1260SE, 1300SE, 1400SE, 1540SE: 在运输过程中分两段式运输。

名义工况参数表 - 全热回收机组

热回收型式			全热回收
机组型号			高效型
机组型号			0525HE	0635HE	0775HE	1060HE	1160HE	1270HE	1310HE	1410HE	1550HE
热回收代码			H	H	H	H	H	H	H	H	H
热回收工况	制冷量	kW	513	608	762	1026	1121	1216	1275	1370	1524
	压缩机输入功率	kW	137	168	210	274	305	336	347	378	420
	热回收量	kW	650	776	972	1300	1426	1552	1622	1748	1944
水侧换热器	类型		壳管式
	水流量	l/s	24.7	29.8	37.6	49.4	54.5	59.6	62.2	67.4	75.1
	水压降	kPa	74.6	83.7	70.2	74.5	82.9	83.7	74.7	82.7	70.1
	接管类型		法兰
	接管尺寸	DN	250	250	250	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2
热回收侧换热器	类型		板式
	水流量	l/s	31.1	37.1	46.5	62.2	68.2	74.3	77.6	83.6	93.0
	水压降	kPa	75.7	42.5	50.5	75.7	78.0	42.5	74.1	51.9	50.5
	接管类型		卡箍
	接管尺寸	DN	100	100 X 2	100 X 2	100 X 2	100 X 3	100 X 4	100 X 3	100 X 4	100 X 4
空气侧换热器	风机运行数量	PCS	/	/	/	/	/	/	/	/	/
	总功率	kW	/	/	/	/	/	/	/	/	/
	风量	m³/h	/	/	/	/	/	/	/	/	/
运输重量		kg	6169	7165	9219	12338 (2x6169)	13334 (6169+7165)	14330 (2x7165)	15388 (6169+9219)	16384 (7165+9219)	18438 (2x9219)
运行重量		kg	6579	7605	9685	13158	14184	15210	16264	17290	19370

热回收型式			全热回收
机组型号			标准型
机组型号			0520SE	0630SE	0770SE	1050SE	1150SE	1260SE	1300SE	1400SE	1540SE
热回收代码			H	H	H	H	H	H	H	H	H
热回收工况	制冷量	kW	513	608	762	1026	1121	1216	1275	1370	1524
	压缩机输入功率	kW	137	168	210	274	305	336	347	378	420
	热回收量	kW	650	776	972	1300	1426	1552	1622	1748	1944
水侧换热器	类型		壳管式
	水流量	l/s	23.8	29.6	37.0	47.5	53.3	59.1	60.7	66.6	73.9
	水压降	kPa	69.6	82.4	68.6	69.4	79.6	82.4	71.4	80.9	68.4
	接管类型		法兰
	接管尺寸	DN	250	250	250	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2
热回收侧换热器	类型		板式
	水流量	l/s	31.1	37.1	46.5	62.2	68.2	74.3	77.6	83.6	93.0
	水压降	kPa	75.7	42.5	50.5	75.7	78.0	42.5	74.1	51.9	50.5
	接管类型		卡箍
	接管尺寸	DN	100	100 X 2	100 X 2	100 X 2	100 X 3	100 X 4	100 X 3	100 X 4	100 X 4
空气侧换热器	风机运行数量	PCS	/	/	/	/	/	/	/	/	/
	总功率	kW	/	/	/	/	/	/	/	/	/
	风量	m³/h	/	/	/	/	/	/	/	/	/
运输重量		kg	5535	6150	7986	11070 (2x5535)	11685 (5535+6150)	12300 (2x6150)	13521 (5535+7986)	14136 (6150+7986)	15972 (2x7986)
运行重量		kg	5945	6950	8452	11890	12895	13900	14397	15402	16904

注：1. 热回收工况：冷冻水出水温度7℃ / 水流量同单冷工况，热回收进出水温度40/45℃，水侧换热器污垢系数0.018m2.K/kW，室外环境温度35℃。

名义工况参数表 - 部分热回收机组

热回收型式			部分热回收
机组型号			高效型
机组型号			0930HE	1060HE	1160HE		1270HE	1310HE		1410HE		1550HE
热回收代码			P	D 或 P	D	P	D 或 P	D	P	D	P	D 或 P
热回收工况	制冷量	kW	913	1029	1136	1124	1231	1298	1278	1393	1385	1547
	压缩机输入功率	kW	249	285	315	316	346	357	358	388	388	430
	热回收量	kW	650	650	650	776	776	650	972	776	972	972
水侧换热器	类型		壳管式
	水流量	l/s	43.8	49.4	54.5	54.5	59.6	62.2	62.2	67.4	67.4	75.1
	水压降	kPa	74.8	74.5	82.9	82.9	83.7	74.7	74.7	82.7	82.7	70.1
	接管类型		法兰
	接管尺寸	DN	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2
热回收侧换热器	类型		板式
	水流量	l/s	31.1	31.1	31.1	37.1	37.1	31.1	46.5	37.1	46.5	46.5
	水压降	kPa	75.7	75.7	75.7	42.5	42.5	75.7	50.5	42.5	50.5	50.5
	接管类型		卡箍
	接管尺寸	DN	100	100	100	100 X 2	100 X 2	100	100 X 2	100 X 2	100 X 2	100 X 2
空气侧换热器	风机运行数量	PCS	8	10	12	10	12	16	10	16	12	16
	总功率	kW	14	18	22	18	22	29	18	29	22	29
	风量	m³/h	41	52	62	52	62	82	52	82	62	82
运输重量		kg	11171 (5002+6169)	12097 (5928+6169)	12970 (6169+6801)	13093 (5928+7165)	13966 (6801+7165)	14717 (6169+8548)	15147 (5928+9219)	15713 (7165+8548)	16020 (6801+9219)	17767 (8548+9219)
运行重量		kg	11881	12807	13680	13833	14706	15427	15913	16453	16786	18533

热回收型式			部分热回收
机组型号			高效型
机组型号			1050SE	1150SE		1260SE	1300SE		1400SE		1540SE
热回收代码			D 或 P	D	P	D 或 P	D	P	D	P	D 或 P
热回收工况	制冷量	kW	1010	1131	1105	1226	1286	1259	1381	1380	1535
	压缩机输入功率	kW	293	331	324	362	379	366	410	404	452
	热回收量	kW	650	650	776	776	650	972	776	972	972
水侧换热器	类型		壳管式
	水流量	l/s	47.5	53.3	53.3	59.1	60.7	60.7	66.6	66.6	73.9
	水压降	kPa	69.4	79.6	79.6	82.4	71.4	71.4	80.9	80.9	68.4
	接管类型		法兰
	接管尺寸	DN	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2	250 X 2
热回收侧换热器	类型		板式
	水流量	l/s	31.1	31.1	37.1	37.1	31.1	46.5	37.1	46.5	46.5
	水压降	kPa	75.7	75.7	42.5	42.5	75.7	50.5	42.5	50.5	50.5
	接管类型		卡箍
	接管尺寸	DN	100	100	100 X 2	100 X 2	100	100 X 2	100 X 2	100 X 2	100 X 2
空气侧换热器	风机运行数量	PCS	8	10	8	10	12	8	12	10	12
	总功率	kW	26	32	26	32	38	26	38	32	38
	风量	m³/h	59	74	59	74	89	59	89	74	89
运输重量		kg	10821 (5286+5535)	11655 (5535+6120)	11436 (5286+6150)	12270 (6120+6150)	12943 (5535+7408)	13272 (5286+7986)	13558 (6150+7408)	14106 (6120+7986)	15394 (7408+7986)
运行重量		kg	11531	12365	12536	13370	13653	14038	14658	14872	16160

注：1. 热回收工况：冷冻水出水温度7℃ / 水流量同单冷工况，热回收进出水温度40/45℃，水侧换热器污垢系数0.018m2.K/kW，室外环境温度35℃。

　　约克YSPA系列风冷螺杆式热泵机组是专为中央空调的末端设备提供冷（热）水源的空调主机设备。机组为整体式设计，可安装于室外屋顶或地面上。机组能够实现夏季制冷、冬季供暖及热回收等多种功能，可广泛应用于商场、办公楼、宾馆、医院等不同场合。

　　YSPA系列风冷螺杆式热泵机组集中了多种创新技术，如专利设计的中压罐、分步除霜系统和活塞式四通换向阀等，有效避免了传统风冷热泵机组的吸气带液、除霜不彻底、四通换向阀卡死等现象，充分保证YSPA的高效性、稳定性和可靠性。独特的智能除霜控制逻辑，自动选择除霜切入/退出时间节点，有效避免频繁除霜和超时除霜，同时结合先进的错时除霜设计，大幅减小除霜时热水水温波动；换热器底部采用半边支撑，无水槽和加热带，充分防止冰裙和爬冰；专利设计的X形结构可防止盘管底部冰冻，加快机组的除霜速度，在寒冷的冬天给您带来舒适的空调环境。
